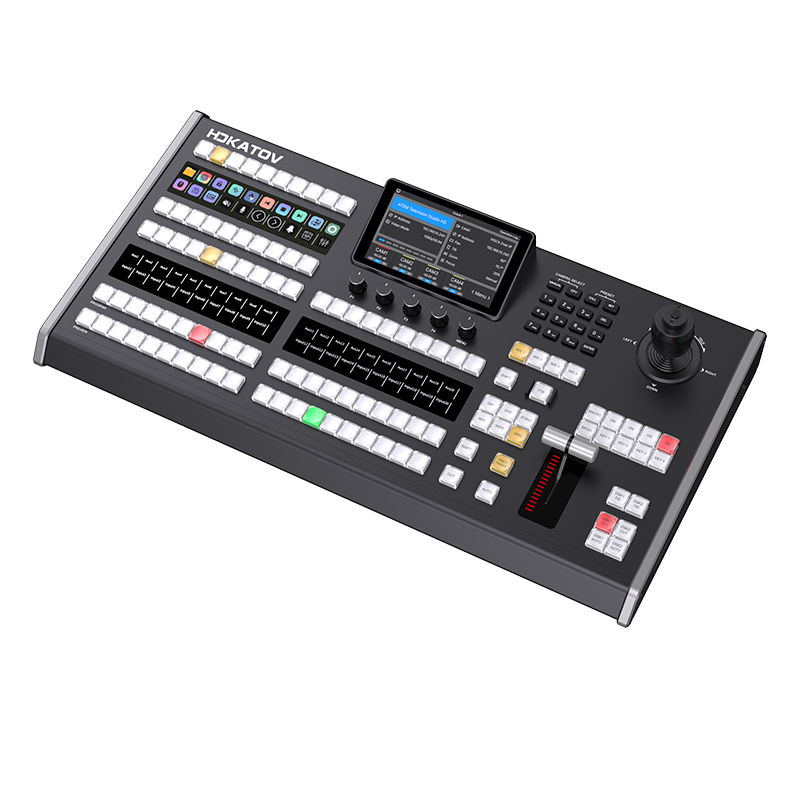

Multifunctional Switchboard Control Panel-HDKATOV

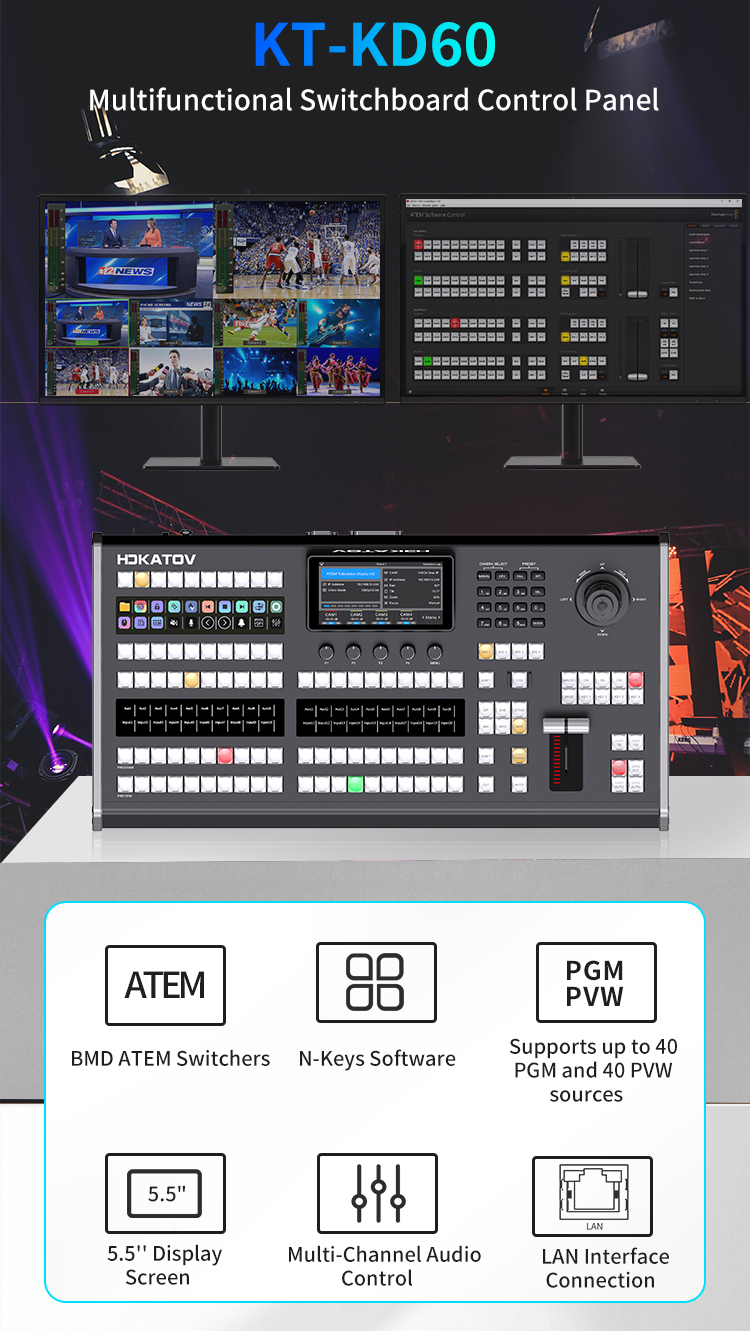

Profesionální ovládací panel ATEM/N-Keys pro vysílání – multifunkční ústředna 8/12/16 s USB připojením, kompatibilní s Blackmagic Design, OBS, vMix, živým streamovacím studiovým vybavením (KT-KD60)
Popis produktů
【Ovládání vysílání vše v jednom】

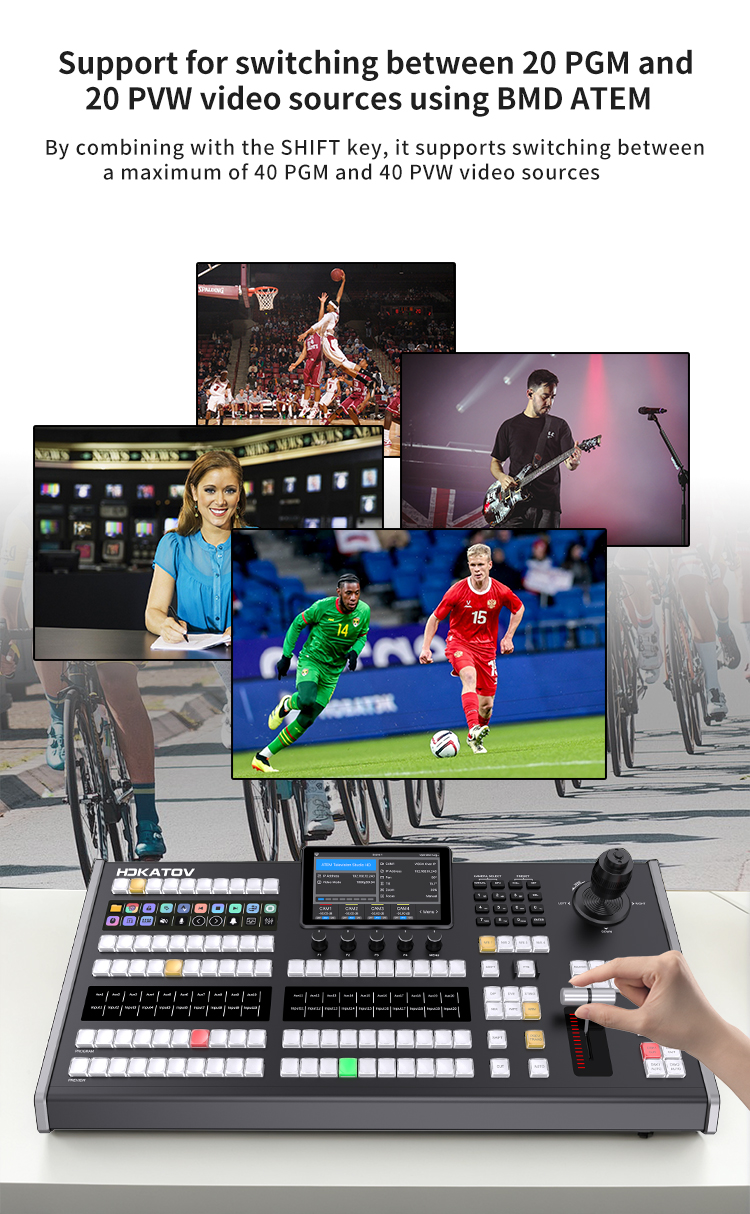

– Integruje ovládání přepínače ATEM, nastavení PTZ kamery a mixování zvuku v jednom panelu. Podporuje přepínání 80 kanálů videa (40 PGM + 40 PVW) s kombinacemi kláves SHIFT pro efektivitu živé produkce.
【Široká kompatibilita softwaru a hardwaru】

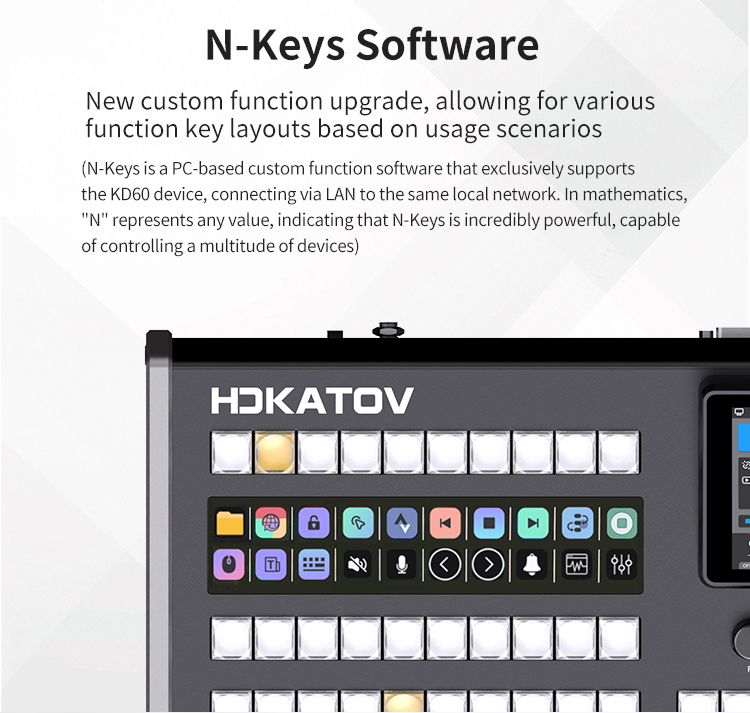

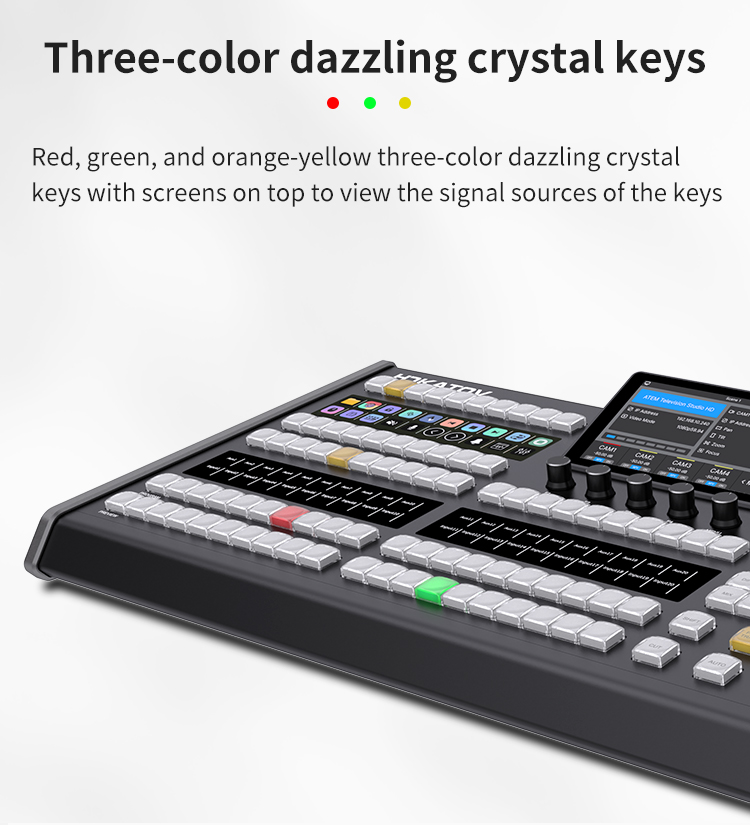

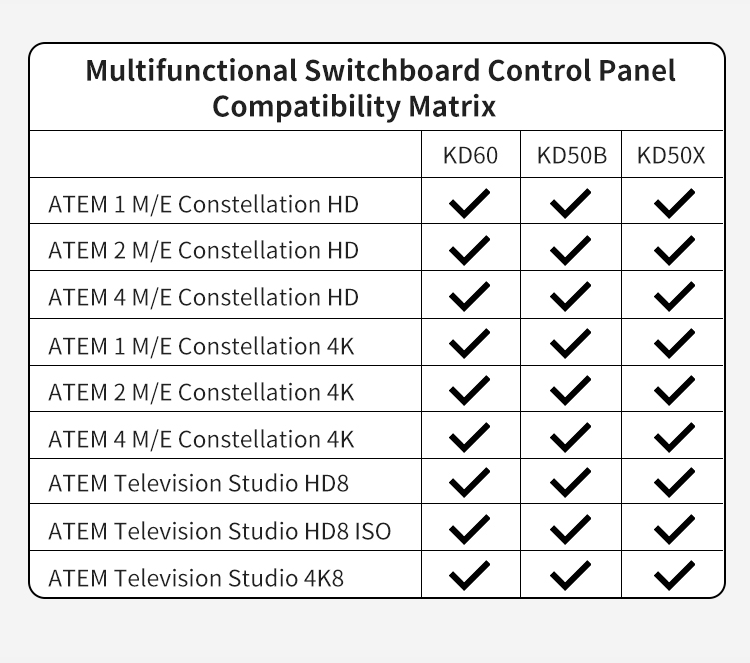

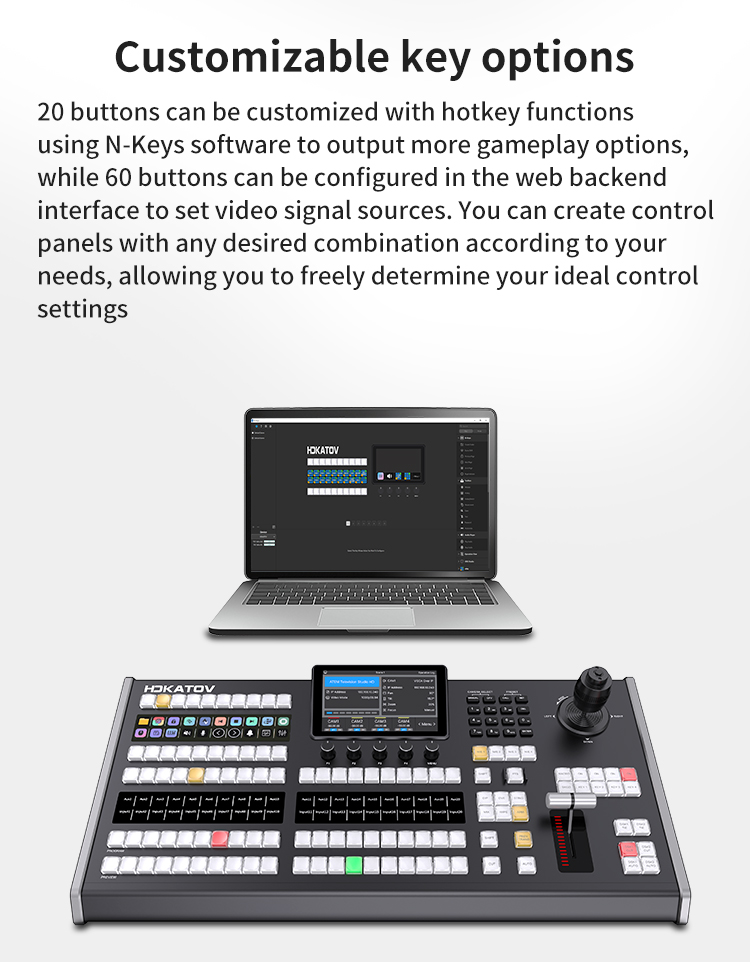

– Bezproblémově funguje s Blackmagic ATEM Constellation, OBS, vMix a YouTube Live. Nabízí 60 přizpůsobitelných kláves pomocí softwaru N-Keys, tříbarevná tlačítka s označením LCD a webový backend pro vzdálené mapování funkcí.
【Studijní konstrukce】

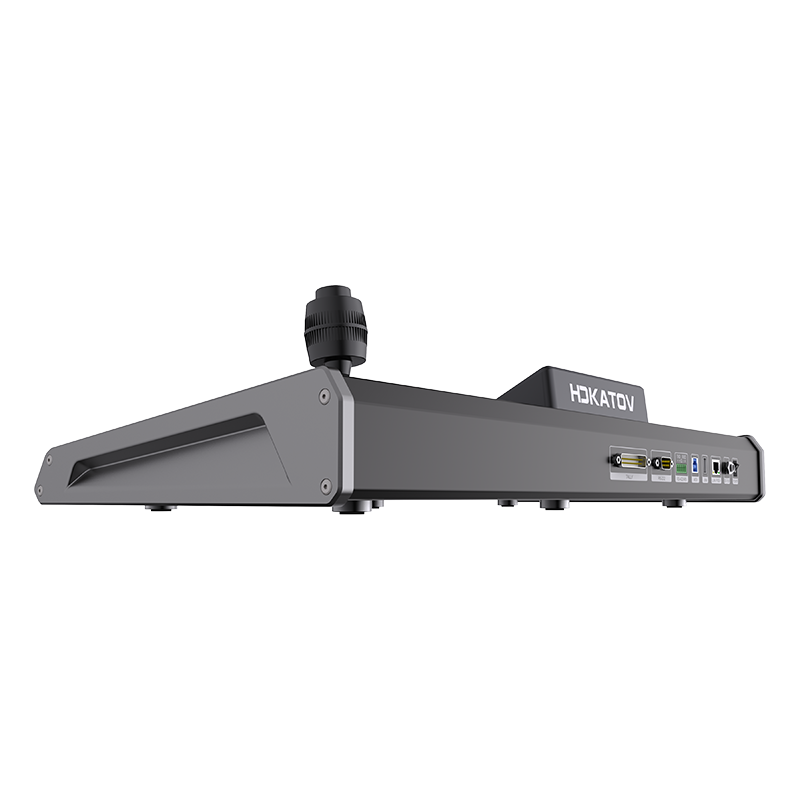

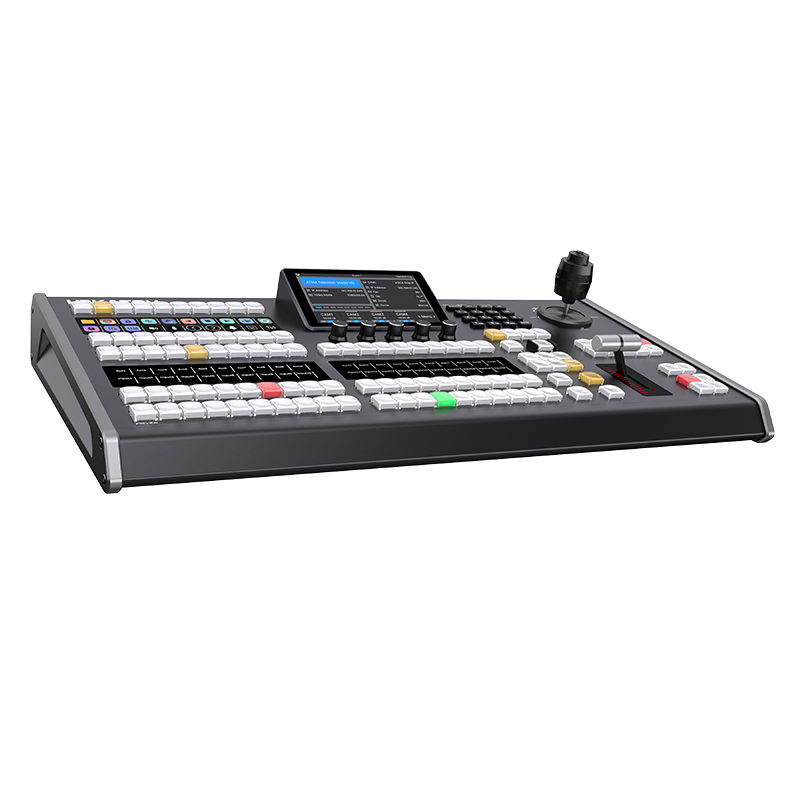

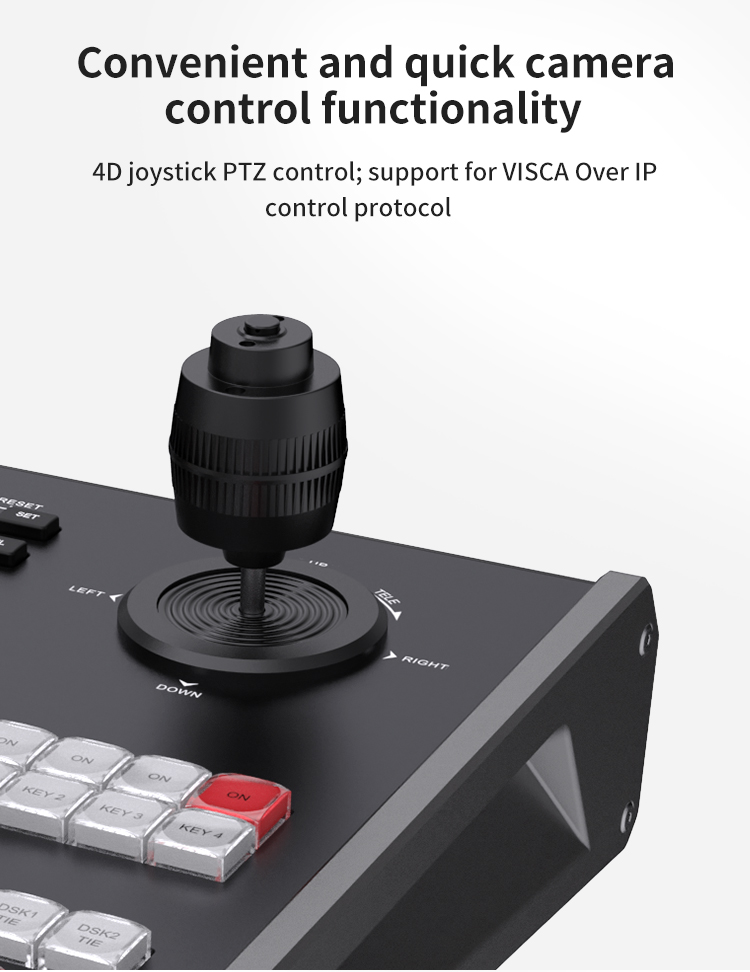

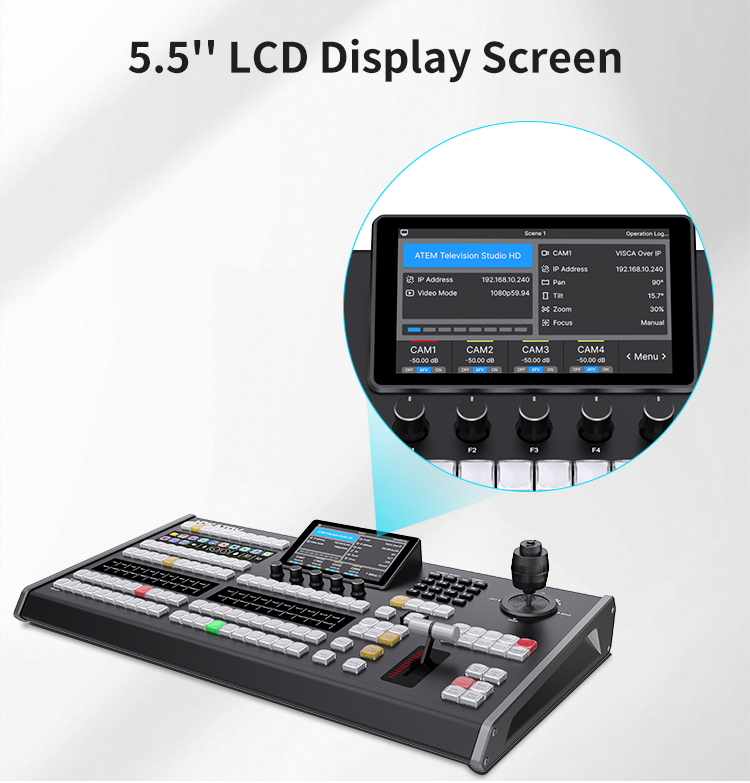

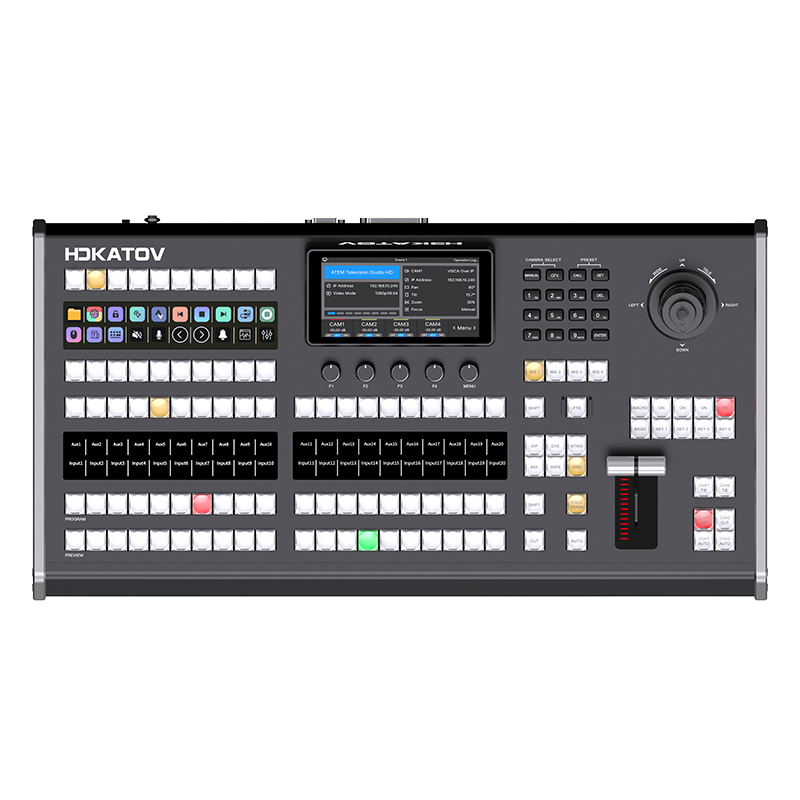

– Panel z eloxované hliníkové slitiny, 5,5palcový LCD displej pro sledování parametrů v reálném čase a ergonomický T-BAR s 9úrovňovým LED indikátorem průběhu pro plynulé přechody. Součástí je 4D joystick pro ovládání PTZ kamery (VISCA Over IP).
【Podpora duálního snímání a více protokolů】

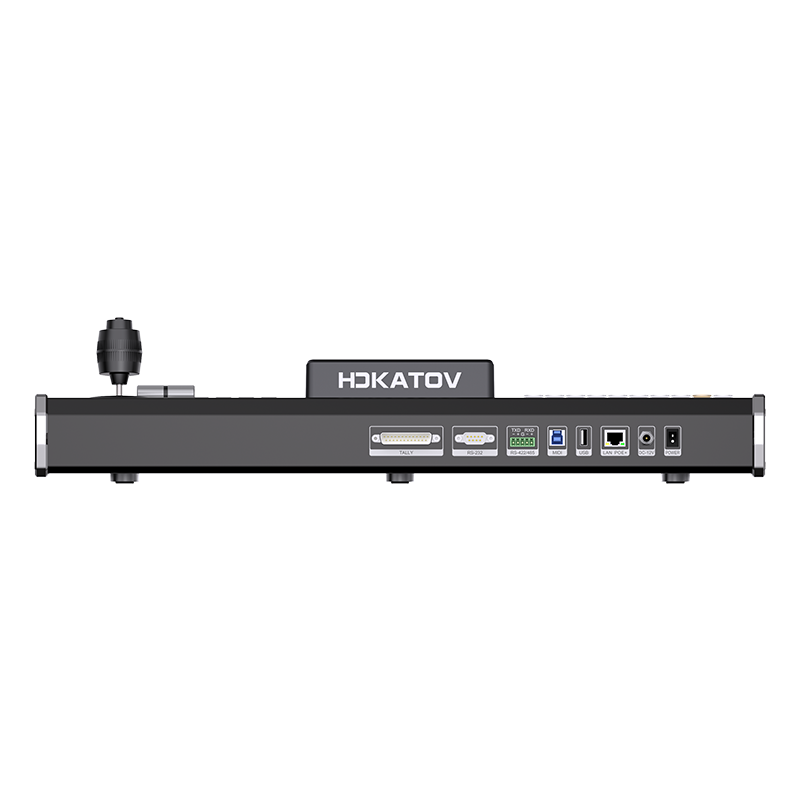

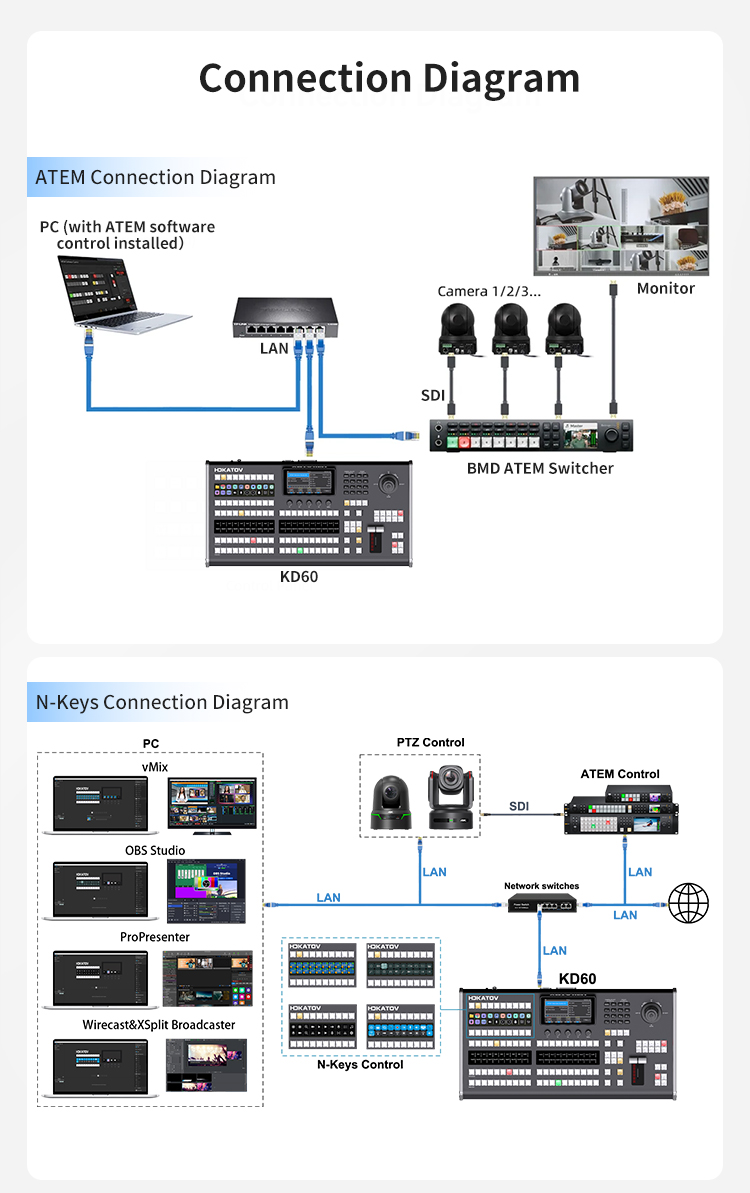

– Vestavěný kabelový snímací modul DB25 (12 kanálů PGM/PVW) + volitelný bezdrátový snímací modul. Podporuje připojení LAN (POE+), RS-232/485 a USB pro přepínače ATEM a PTZ kamery.
【Osvědčený pro živé produkce】
– Ideální pro sportovní přenosy, streamování eSportů, nahrávání z kostelů a jevištní vystoupení. Obsahuje zkratky MACRO, FTB a ovládání M/E pro ovládání jedním dotykem.
Použití
Živé bohoslužby v kostele, modlitebna, živé vysílání církevního koncertu, vzdělávací nahrávky, vzdělávací vysílání, vysílání výuky, kamera z konferenční místnosti, esportovní vysílání, živé streamování akcí atd.
Související
4K PTZ kamera, FHD PTZ kamera, NDI PTZ kamera, webová kamera, vzdělávací sledovací kamera, systém videokonferencí,
Živá HD kamera, integrovaný audiovizuální inteligentní koncový bod, integrovaná HD kamera, hlasitý odposlech, ovladač kamery,
Video přepínač, ovladač PTZ, ovládací panel
Klíčová slova
Ovládací panel ATEM, přepínač živé produkce, řídicí deska streamování, ovladač Blackmagic ATEM, panel KT-KD60 ATEM, hardwarový ovladač OBS, panel přepínače ATEM, softwarově kompatibilní s N-Keys, ovládání PTZ pomocí 4D joysticku, rozhraní DB25 Tally, ovládací plocha LAN, zařízení pro studiové vysílání, ovladač makro zkratek, kompatibilní s Blackmagic Design, nástroje pro produkci živých událostí, ovládací panel PTZ, ovládací panel videokonference, ovládací panel kamery, ovládací panel konferenční místnosti, nástěnný ovládací panel, ovládací panel pro více kamer, ovládací panel pro 80 kanálů, ovládací panel ATEM/N-Keys, ovládací panel s uživatelskými funkčními tlačítky
Uživatelská příručka

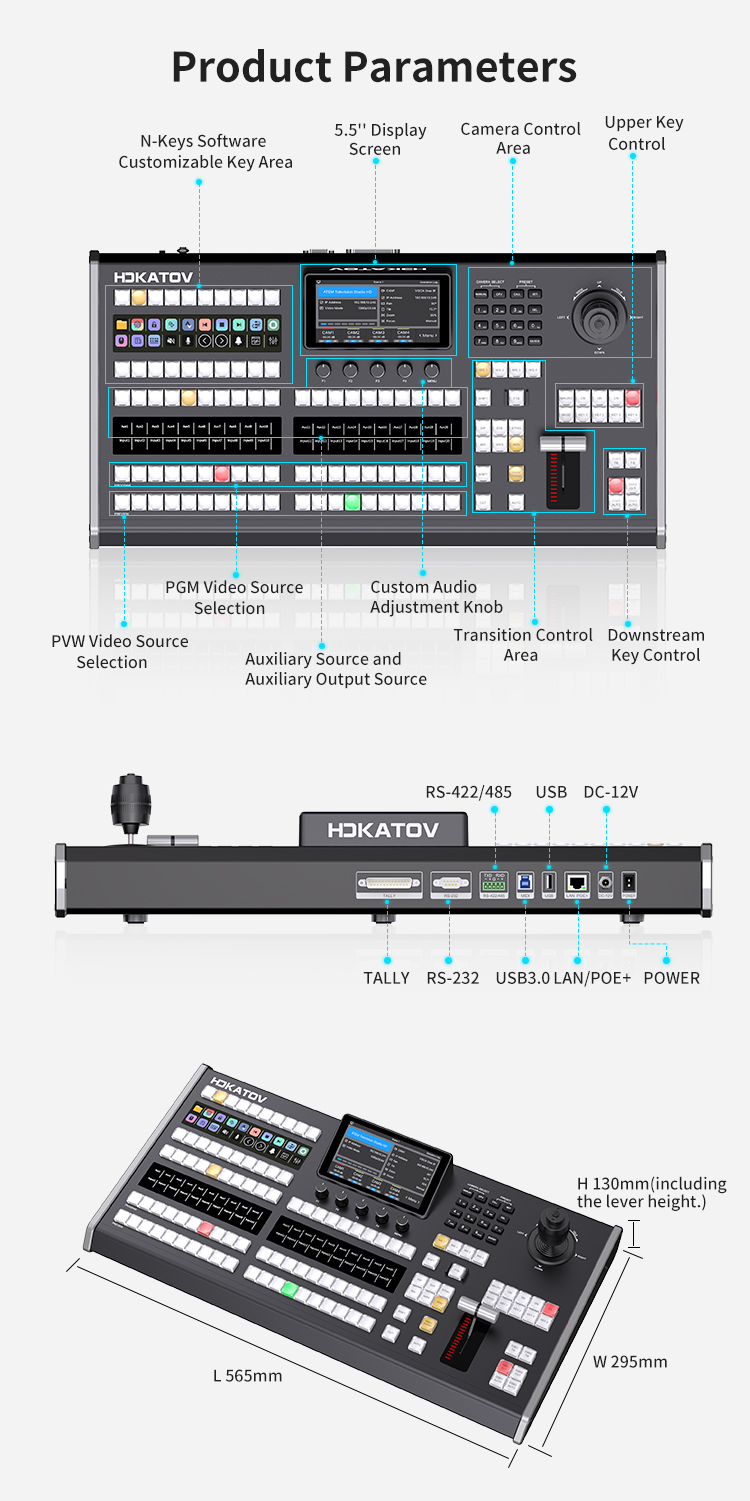

Specifikace
Parametry
|
Main function |
|
|
Signal source |
40-channel PGM+40-channel PVW |
|
Transition control |
Automatic transition, hard cut, T-Bar |
|
LCD display |
Set device parameters |
|
Status Light |
Red, Green, Orange-Yellow Tri-color Indicator Lights |
|
Wired Tally |
12-channel PGM+12-channel PVW |
|
Wireless Tally |
12 Tally lights(Optional) |
|
Keyboard Parameters |
|
|
Joystick |
Four-dimensional precision joystick |
|
Button |
Tri-color Crystal Buttons |
|
Screen |
5.5-inch LCD color display |
|
T-BAR |
Aluminum alloy high quality T-BAR faders |
|
Knob |
Three-dimensional knob supports scale rotation to adjust parameters |
|
ATEM related functions |
|
|
Connection method |
100M LAN |
|
Video control |
40 channels inputs |
|
Transition effects |
CUT/MIX/DIP/WIPE/STING/DVE |
|
Upstream key |
4 |
|
Downstream key |
2 |
|
FTB |
Support |
|
PREV TRANS |
Support |
|
MACRO |
Support |
|
BKGD |
Support |
|
SHIFT |
Support |
|
M/E |
Support |
|
AUX |
Support |
|
Clean Feed |
Support |
|
N-Keys related functions |
|
|
Connection method |
LAN |
|
Custom buttons |
Support |
|
Custom knob |
Support |
|
Touchbar |
Support |
|
Operation flow |
Support |
|
OBS Studio |
Support |
|
vMix |
Support |
|
YouTube |
Support |
|
Control |
|
|
Control interface |
RJ45（support POE+）、RS-232、RS-422/485、USB |
|
PTZ control |
|
|
PTZ control |
Support |
|
Control quantity |
40 Channels |
|
Camera control method |
4D joystick |
|
Aperture control |
Support |
|
Focus control |
Support, Manual / Auto |
|
Exposure control |
Support, Manual / Auto |
|
Exposure mode |
Red gain value, blue gain value adjustment |
|
Number of preset positions |
9 |
|
Number key mode |
|
|
Select camera |
Support |
|
Set preset position |
Support |
|
Call preset position |
Support |
|
Delete preset position |
Support |
|
Power supply |
|
|
Input voltage |
DC 12V |
|
Input Current |
1.7A |
|
Rated power |
20.4W |
|
POE power supply |
Support |
|
Other |
|
|
Usage environment |
Indoor |
|
Operating temperature |
-10°C~40°C |
|
Storage temperature |
-20°C~60°C |
|
Dimensions |
565（L）*297（W）*130（H）mm（including rocker height） |
|
Quality |
6.8Kg |
